影音设备的发展近些年很迅速，高清播放机，网络播放机，蓝光播放机，3D播放机等等层出不穷。不管影音设备的功能怎么变化，它的根本目的还是更好的为人服务，满足人的需求。新的功能，新的接口会在影音产品的功能不能满足人们的娱乐生活时应运而生。如同老式“莲花头”不能满足1080P的高清娱乐标准时，新一代的HDMI接口便接过了高清影音传输的重任。本文将介绍几种常见的影音接口的详细参数。
1.HDMI接口

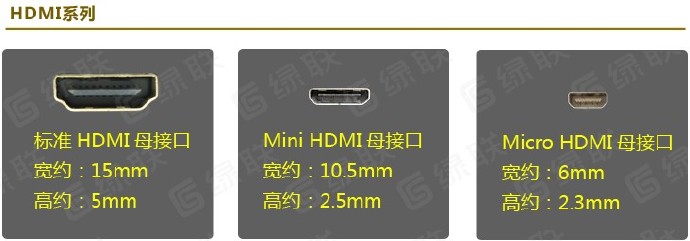

常见的HDMI接口有3类，如上图示。
- HDMI A TYPE：标准HDMI接口，宽约15MM, 高约5MM；
- HDMI C TYPE：Mini HDMI接口，宽约10.5MM, 高约2.5MM；
- HDMI D TYPE：Micro HDMI接口，宽约6MM, 高约2.3MM，手机等数码设备高清接口。
2.DP/DVI接口
- 标准DP接口:宽约17MM，高约6.3MM；
- DVI-D接口：DVI 24+1接口，宽约24MM,高约7.8MM，DVI-D只能传输数字信号；
- DVI-I接口：DVI 24+5接口，宽约24MM,高约7.8MM，DVI-I可传输数字信号与模拟信号，可用于数模转换DVI转VGA。
3.苹果系列接口
苹果系列接口主要分3个类型，见上图。
- Mini DP接口：宽约7.6MM,高约4.6MM。Mini DP接口与DP接口协议一致，可互转；
- ThunderBolt：雷电接口，宽约7.6MM,高约4.6MM；
- Mini DVI接口：宽约11.3MM,高约7MM。
4.VGA AV模拟信号接口
- VGA接口：标准VGA母接口有15个针孔，宽约15.8MM,高约7.8MM；
- AV复合视频接口：标注为红白黄三色，红白传输左右声道音频，黄色传输视频亮度与色差信号，故称之为复合；
- 色差分量接口：Y/Pb/Pr。绿色线（Y），传输亮度信号，蓝色和红色线（Pb 和Pr）传输的是颜色差别信号；
|
